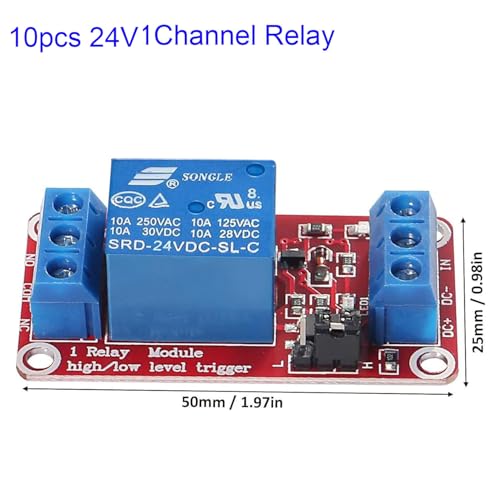

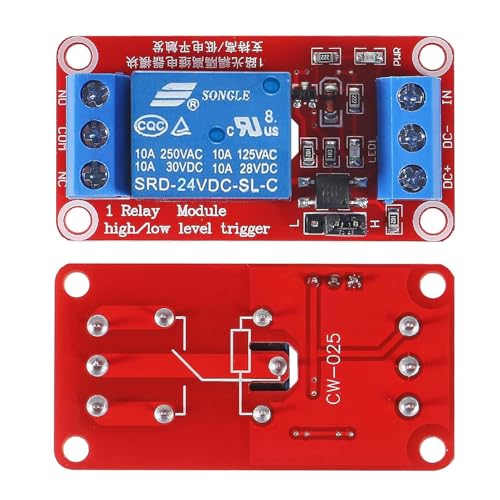

10 st One Channel Relay Module 24V, 1 Channel Relay Module met Optocoupler, High of Low Level Trigger Uitbreiding Board Relay Switch voor Raspberry Pi Arduino Board

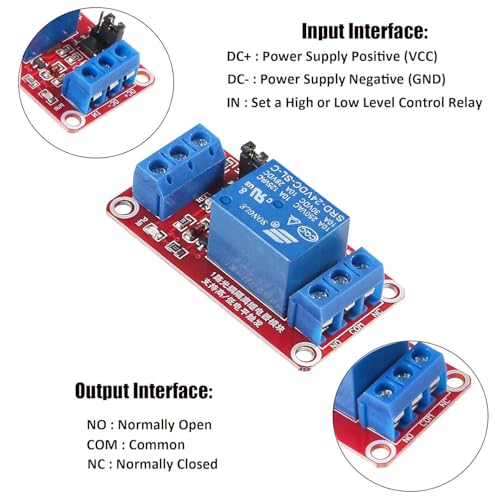

Bedrijfsspanning: DC 24 V. Triggerstroom: 2-5 mA. Triggerspanning (LOW): 0-4 V. Triggerspanning (HIGH): 4.5-12 V. Isolatieweerstand: 100 MΩ (500 VDC). Compatibele belasting (shutter): 10 A (250 VAC), 15 A (125 VAC), 10 A (30 VDC) Responstijd (onderspanning): minder dan 10 ms Downtime (onderspanning): minder dan 5 ms Bedrijfsindicator (groen), relaisstatusindicator (rood) Alle interfaces kunnen direct via de aansluitkabels worden aangesloten. Output Interface: Shutter (NO): relais sluiter pin. De NO-pen is niet aangesloten op de COM-pen wanneer het relais wordt uitgeschakeld. De NO pin is verbonden met de COM pin wanneer het relais aan staat. Common-Pin (COM): gemeenschappelijke speld van het relais. Normaal gesloten (NC): normaal gesloten pin van het relais. De NC pin is aangesloten op de COM pin wanneer het relais wordt uitgeschakeld. NC pin is niet aangesloten op COM pin wanneer relais is ingeschakeld. Functies: SMD optocoupler isolatie, hoge regelbaarheid en stabiele prestaties. Deze relaismodule kan via een trui tot hoog of laag worden geactiveerd. Foutverdraagzaam ontwerp: zelfs met onderbroken bedieningsleiding schakelt het relais niet. Kies een hoge of lage trigger: Gebruik 1e High Level Trigger Als "IN" een hoog signaal invoert, is "NO" verbonden met "COM." Als "IN" een laag signaal invoert, is "NC" verbonden met "COM." Gebruik 2e Low Level Trigger Als "IN" een laag signaal invoert, is "NO" verbonden met "COM." Bij ingangssignaal "IN": hoogniveausignaal, "NC" Input Interface: DC+: aansluiting op positieve pool (volgens het relaisspanningsbereik) DC-: verbinding met negatieve pool IN: Relay module trigger pin (facultatief voor hoge of lage trigger)

Productinformatie:

• Datum voor het eerst beschikbaar: 17 april 2025
• Gegarandeerde software-updates tot: onbekend
• Pakketafmetingen: 18,8 x 14,1 x 3,2 cm; 180 g
• Coil voltage: 24 Volt (DC)
• Type connector: Klem
• Huidige rating: 10 versterkers
• Montagetype: PCB-montage
• Werkwijze: Handmatig
• Wattage: 60 Milliwatt
