4 Channel Relay Module, 4 kanaal Relais Modulebord met Optocoupler Hoge en Lage Trigger Module voor 5V/12V/24V (12V) Relais

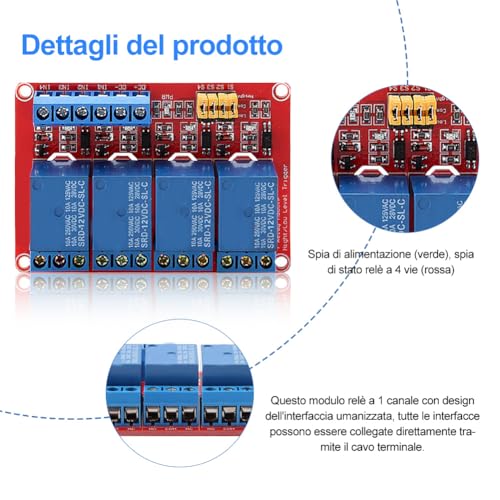

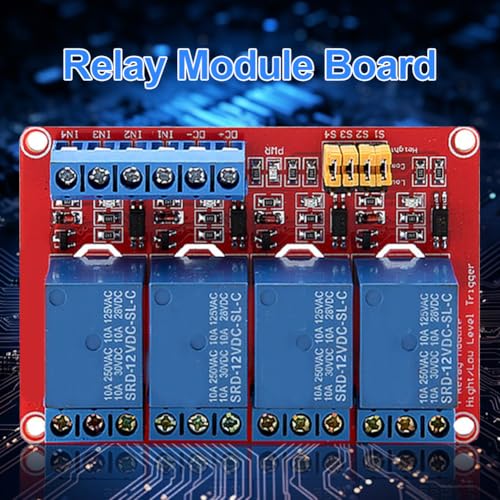

4 Kanaalrelais Module Relay Board met Optocoupler Low Level Trigger Expansion Board Kenmerken: Adopteer patch fotocoupler isolatie, sterke rijvaardigheid, stabiele prestaties. Trigger stroom is 5mA. Module bedrijfsspanning is 5V,12V,24V voor keuze. Elk pad van de module kan worden geactiveerd door het hoge of lage niveau door middel van een jumper instelling. Specificatie: Gewicht:60g 10/oz Common interface load: AC 250V/10A, DC 30V/10A Modulegrootte(L*W*H): 73*50*18,5mm/2.9*2*0.7inch Bolt Hole: 3.1mm; 67*44.5mm (spacing) Spanning: 5V, 12V, 24V (Optioneel) Moduleinterface: 1. DC+: aangesloten op de positieve voedingspool (spanning is vereist voor relais, 5V, 12V en 24V voor keuze) 2. DC-: verbinding maken met de macht negatieve pool. 3. IN1-IN4: afhankelijk van de instelling van elk circuit, kan het overeenkomstige relais worden bediend met een hoog of laag niveau om in te zuigen. Relay output terminal: met 12 lijnen van interfaces, kunnen alle interfaces direct worden aangesloten op , handig voor gebruikers te gebruiken 1. NO1--NO4: het relais opent normaal de interface, en het relais wordt opgeschort voordat het wordt opgezogen, en is verbonden met COM nadat het is opgezogen. 2. Gemeenschappelijke interface of relais COM1-COM4. 3. NC1-NC4: relais normaal gesloten interface. Het relais is kort verbonden met COM voordat het wordt ingezogen en opgeschort nadat het is gezogen. Hoge en lage niveau trigger selectie terminal: 1. S1-S4 is de hoge-laag niveau trigger selectie van relais 1-4 kanalen achtereenvolgens; 2. Com en lage korte verbinding, het overeenkomstige relais voor lage niveau trigger, com en hoge korte verbinding voor hoge niveau trigger. Pakketlijst: 1 x 4 kanaalrelaismodule

Productinformatie:

• Land van oorsprong: China
• Datum voor het eerst beschikbaar: 27 aug. 2019
• Gegarandeerde software-updates tot: onbekend
• Coil voltage: 24 Volt (DC)
• Type connector: Terminals
• Contactmateriaal: Zilver
• Contacttype: Normaal gesproken openen
• Huidige rating: 10 versterkers
• Minimale schakelspanning: 5 Volt
• Montagetype: Schroefkoppel
• Werkwijze: Automatisch
• Wattage: 6E+2
